半导体产业新纪元：2nm工艺与AI驱动创新
2026年全球半导体市场预计接近1万亿美元大关，标志着这一战略性产业进入新的发展阶段。随着2nm工艺的量产、硅光子集成技术的突破、第三代半导体材料的广泛应用，以及AI对半导体研发和设计的深度赋能，半导体产业正迎来前所未有的创新浪潮。
引言：半导体产业的黄金时代
半导体产业作为现代信息技术的基石，正经历着前所未有的发展机遇。根据世界半导体贸易统计组织（WSTS）的预测，2026年全球半导体市场预计增长超过25%，达到约9750亿美元。这一增长预期远超历史平均水平，反映出半导体产业正处于技术创新周期的高点。
从应用驱动来看，人工智能、5G/6G通信、物联网、云计算、汽车电子等新兴应用的快速发展，为半导体产业注入了强劲的增长动力。从技术驱动来看，摩尔定律的持续推进、新材料的应用、新架构的涌现，为半导体产业开辟了新的发展空间。
一、工艺节点的突破：2nm时代的来临
1.1 2nm工艺的技术创新

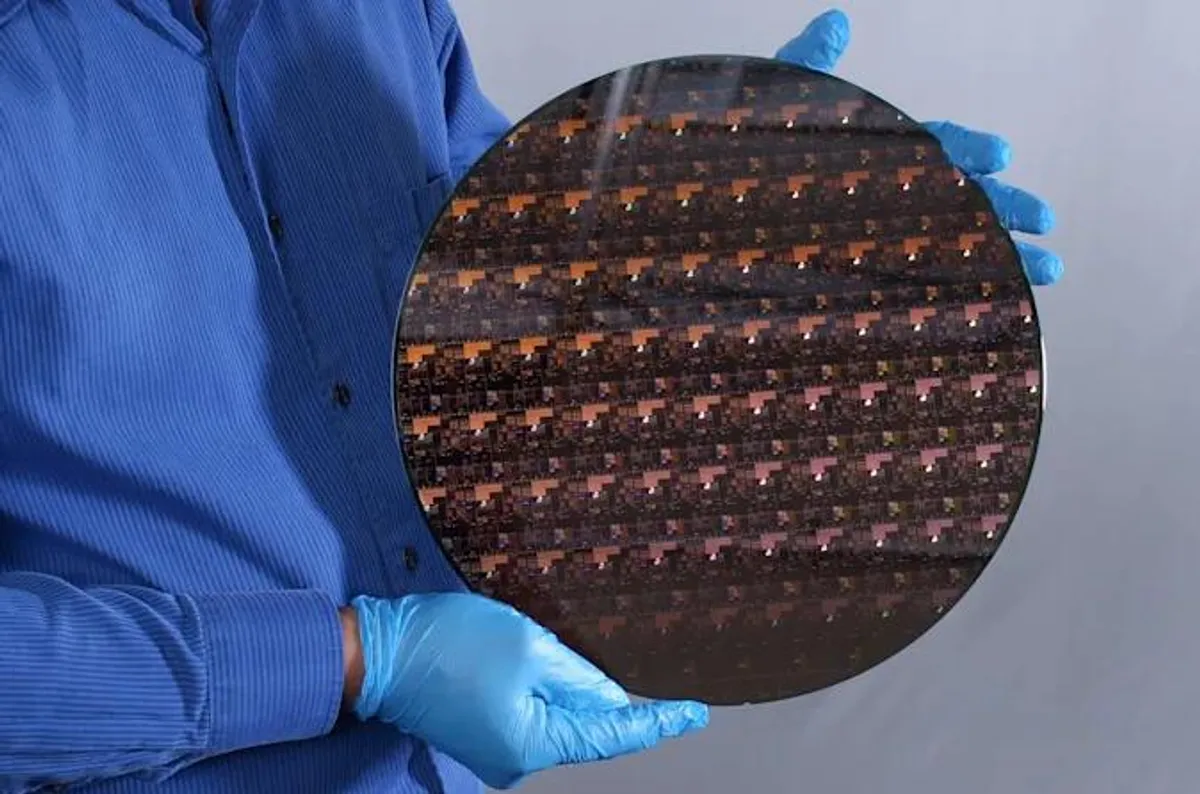

2026年，2nm工艺节点正式进入量产阶段，标志着半导体制造技术又迈上了一个新的台阶。与3nm工艺相比，2nm工艺在性能、功耗、集成度等方面都有显著提升：
晶体管架构革新：2nm工艺广泛采用全环绕栅极（GAA）晶体管架构，替代了传统的FinFET架构。GAA架构通过从多个方向包裹沟道，实现了更好的栅极控制能力，从而在相同的驱动电压下获得更高的驱动电流，或者以更低的驱动电压达到相同的驱动电流。
功率-性能-面积（PPA）的全面优化：与3nm工艺相比，2nm工艺在相同功耗下性能提升15%-20%，在相同性能下功耗降低25%-30%，逻辑密度提升15%以上。这种全方位的PPA优化，为高性能计算、移动通信等应用提供了更好的技术基础。
背面供电网络（BSPDN）的引入：2nm工艺开始引入背面供电网络技术，将供电网络从芯片正面移到背面，从而释放更多的布线资源，降低电阻和电感，提高供电效率和信号完整性。
1.2 2nm工艺的量产挑战
2nm工艺的量产面临着诸多技术挑战：
极紫外光刻（EUV）的极限挑战：2nm工艺对EUV光刻技术提出了更高的要求，需要更高数值孔径（High-NA）的EUV设备。ASML正在研发下一代High-NA EUV光刻机，数值孔径从0.33提升到0.55，分辨率更高，但设备复杂度和成本也大幅提升。
材料工程的突破：2nm工艺对材料的要求更加苛刻，需要新的栅介质材料、接触材料、互连材料等。高k介电材料、金属栅极、钴互连等新材料技术的应用，是2nm工艺成功的关键。
良率控制的挑战：随着工艺节点的缩小，良率控制的难度越来越大。2nm工艺需要更先进的检测和修复技术，以及更严格的过程控制。
1.3 台积电的技术路线图
台积电在2026年公布的2026-2028年逻辑技术路线图中，明确规划了2nm及以下工艺的发展路径。根据路线图，台积电将按以下节奏推进工艺节点的演进：
- 2026年：N2（2nm）工艺进入量产
- 2027年：N2P（2nm增强版）工艺进入量产
- 2027-2028年：A16（1.6nm）工艺进入量产
台积电2nm工艺的技术特点包括：
- 采用GAA晶体管架构
- 引入背面供电网络
- 支持高性能和低功耗两个版本
- 提供完整的IP生态系统
二、硅光子集成：光与电的融合
2.1 硅光子技术的市场前景
硅光子技术是指在硅基衬底上集成光学器件和电子器件，实现光电一体化集成的技术。Yole Group预测，硅光子集成电路芯片市场将在2029年达到8.63亿美元，年复合增长率高达45%。
硅光子技术的快速增长得益于以下驱动因素：
- 数据中心内部带宽需求的快速增长
- 光通信对高速率、低功耗的持续追求
- 硅光子技术与现有CMOS工艺的兼容性
- 成本优势和应用场景的拓展
2.2 硅光子的技术突破
硅光子技术近年来取得了多项技术突破：
调制器性能的提升：硅基调制器的调制带宽和能效持续提升。基于载流子色散效应的硅基调制器，调制带宽已超过100GHz，能效低于1fJ/bit。
激光器的集成化：异质集成技术的进步使得激光器可以与硅光子芯片实现单片集成，解决了硅作为间接带隙半导体无法高效发光的问题。
探测器的优化：硅基探测器的响应速度和灵敏度不断提高，同时通过锗硅等材料的引入，可以实现更宽的光谱响应范围。
2.3 硅光子的应用拓展
硅光子技术的应用场景不断拓展：
光互联：在数据中心和超级计算系统中，硅光子技术可以实现高速、低功耗的光互联，缓解电气互联面临的带宽、功耗和距离限制。
光计算：利用光的并行性和高速性，硅光子技术可以实现新型光计算架构，在矩阵运算、信号处理等特定应用中展现出优势。
激光雷达：在自动驾驶和3D感知领域，基于硅光子的激光雷达方案具有成本低、体积小、可靠性高等优势。
光传感：利用硅光子芯片可以实现高灵敏度的生化传感，在医疗诊断、环境监测等领域有广泛应用前景。
三、第三代半导体：宽禁带的革命
3.1 第三代半导体的材料体系
第三代半导体是指以碳化硅（SiC）和氮化镓（GaN）为代表的宽禁带半导体材料。与第一代硅半导体和第二代砷化镓半导体相比，第三代半导体具有更宽的禁带宽度、更高的击穿电场、更高的电子饱和漂移速度和更高的热导率。
碳化硅（SiC）：禁带宽度约3.26eV，击穿电场约2.8MV/cm，热导率约4.9W/(cm·K)。碳化硅的主要优势在于高电压、高功率和高温度应用。
氮化镓（GaN）：禁带宽度约3.4eV，击穿电场约3.3MV/cm，电子饱和漂移速度约2.5×10^7cm/s。氮化镓的主要优势在于高频、高速和高效应用。
3.2 商业化应用进展
英飞凌和意法半导体等公司已经实现了碳化硅和氮化镓晶圆的商业化生产，推动了第三代半导体在电动汽车、AI系统、可再生能源等领域的应用突破。
在电动汽车领域，碳化硅功率器件的应用可以显著提高电驱动系统的效率，延长续航里程。特斯拉Model 3率先采用碳化硅功率模块，引领了汽车半导体向碳化硅转型的趋势。目前，主流汽车厂商都在积极布局碳化硅技术在电驱动系统中的应用。
在充电设施领域，氮化镓功率器件的应用可以提高充电桩的功率密度和效率，缩短充电时间。氮化镓快充技术已经在消费电子领域获得广泛应用，并在工业和汽车领域逐步推广。
在数据中心领域，氮化镓器件的应用可以提高电源系统的效率，降低数据中心的运营成本。氮化镓器件的高频特性使得电源系统可以采用更小的磁性元件，实现更高的功率密度。
3.3 中国半导体产业突破
中国半导体产业在2026年取得了多项突破：
国产设备的进步：国产光刻机、刻蚀机、薄膜沉积设备等半导体制造设备逐步成熟，为产业链自主可控奠定了基础。
材料技术的突破：在硅材料、碳化硅材料、光刻胶等关键材料领域，中国企业取得了重要进展，逐步替代进口产品。
设计能力的提升：在芯片设计领域，中国企业已经具备了从低端到高端的全面设计能力，在AI芯片、通信芯片等领域形成了竞争优势。
制造工艺的追赶：在制造工艺方面，中国企业正在加速追赶国际先进水平，28nm、14nm工艺逐步成熟，7nm及以下工艺正在积极研发。
根据海关数据，2025年1月至8月，中国集成电路出口价值达到1265.12亿美元，同比增长22.1%，显示出中国半导体产业的强劲增长势头。
四、AI驱动的半导体创新
4.1 AI加速芯片市场
人工智能的快速发展催生了专门的AI加速芯片市场。根据市场研究机构的数据，全球AI芯片市场在2025年已超过500亿美元，预计2026年将继续保持高速增长。
AI芯片市场的主要产品形态包括：
- 数据中心AI芯片：用于训练大规模神经网络，包括GPU、TPU、FPGA等
- 边缘AI芯片：用于推理加速，包括NPU、AI加速器等
- 专用AI芯片：针对特定AI算法优化的专用芯片，如张量处理器、矩阵乘法加速器等
4.2 超大规模AI数据中心的芯片创新
超大规模AI数据中心成为推动芯片创新的重要力量。MIT的《2026十大突破技术》报告指出，超大规模AI数据中心正在推动芯片、电信、能源和建筑等多个领域的协同创新。
AI数据中心对芯片的需求呈现出以下特点：
- 极致性能：AI训练需要极致的计算性能，推动芯片架构不断创新
- 高速互联：AI模型训练需要大量GPU/NPU协同工作，对芯片互联速度提出极高要求
- 高效散热：AI芯片功耗巨大，需要先进的散热方案
- 定制化设计：针对AI算法特点进行定制化芯片设计，提高效率
4.3 AI辅助芯片设计
AI技术不仅被用于芯片应用，还被用于芯片设计本身。电子设计自动化（EDA）工具与AI技术的结合，正在改变芯片设计的方式：
AI辅助布局布线：利用AI算法优化芯片的布局布线，提高设计效率和性能。 AI辅助参数优化：利用AI算法自动优化芯片参数，如晶体管尺寸、互连线宽等。 AI辅助验证：利用AI技术加速芯片设计的功能验证和时序验证。 AI辅助测试：利用AI技术优化芯片测试方案，提高测试效率和覆盖率。
五、半导体产品的创新方向
5.1 创新产品分类
根据《2026半导体手册》的分析，创新半导体产品主要集中在以下六大支柱领域：
2nm及以下工艺：台积电、三星、英特尔等厂商积极推进2nm及以下工艺的研发和量产。
AI芯片：包括数据中心AI训练芯片、边缘AI推理芯片、专用AI加速器等。
互联技术：包括高速互连芯片、光互联芯片、AI芯片互联技术等。
替代计算架构：包括量子计算芯片、神经形态芯片、存内计算芯片等。
存储器：包括高带宽存储器（HBM）、存储级内存（SCM）、新型非易失性存储器等。
先进封装：包括2.5D封装、3D封装、芯粒（Chiplet）封装等。
5.2 中国半导体产业的突破进展
关于中国半导体产业的突破发展，一项分析指出了七个关键突破：
存储芯片的突破：长江存储的3D NAND闪存技术和长鑫存储的DRAM技术取得重要进展，与国际先进水平的差距不断缩小。
CPU架构的突破：龙芯、飞腾等国产CPU架构不断成熟，在自主可控领域获得广泛应用。
AI芯片的突破：华为昇腾、寒武纪、地平线等公司的AI芯片产品逐步成熟，在国内外市场获得认可。
射频芯片的突破：5G/6G射频芯片领域涌现出一批优秀的企业，产品性能达到国际先进水平。
汽车半导体的突破：新能源汽车的发展带动了汽车半导体产业的快速增长，涌现出一批专注于汽车芯片的企业。
EDA工具的突破：华大九天等公司的EDA工具产品逐步成熟，为芯片设计提供了国产化解决方案。
半导体设备的突破：中微公司、北方华创等公司的半导体设备产品获得市场认可，为产业链自主可控提供了支撑。
5.3 产业中心的演进
关于哪个城市将成为中国下一个主要的芯片产业中心，分析指出不同地区通过”十四五”规划的不同侧重点，将在未来五年深化半导体产业的差异化发展。
中国半导体产业呈现出以下区域发展特点：
- 长三角地区：以上海、无锡、南京等城市为核心，形成设计、制造、封测一体化的完整产业链。
- 珠三角地区：以深圳、广州为核心，在芯片设计、集成电路应用等领域具有优势。
- 京津冀地区：以北京为核心，在芯片设计、EDA工具、材料等领域具有优势。
- 中西部地区：以成都、西安、武汉等城市为核心，在芯片制造、封装测试等领域发展迅速。
六、挑战与展望
6.1 技术挑战
半导体产业面临的主要技术挑战包括：
摩尔定律的极限：随着工艺节点的缩小，摩尔定律面临着物理和经济双重极限。继续推进工艺节点的成本越来越高，技术难度越来越大。
复杂度的爆炸：芯片设计的复杂度呈指数级增长，对EDA工具、设计流程、验证方法提出了更高要求。
材料工程的挑战：新材料的应用需要解决材料制备、工艺集成、可靠性等多个方面的问题。
生态系统建设：新架构、新材料、新工艺的成功应用需要完善的生态系统支撑，包括IP、工具链、软件等。
6.2 产业挑战
半导体产业面临的主要产业挑战包括：
地缘政治影响：地缘政治因素对半导体产业的全球分工造成冲击，供应链安全成为各国关注的焦点。
投资规模巨大：先进工艺的研发和量产需要巨额投资，只有少数企业能够承担。
人才短缺：半导体产业对专业人才的需求持续增长，人才供给不足成为制约因素。
标准制定：新兴技术领域需要统一的标准，国际标准竞争日益激烈。
6.3 未来展望
展望未来，半导体产业的发展将呈现以下趋势：
技术融合加深：硅光子、量子芯片、神经形态计算等新兴技术将与主流硅技术深度融合。
产业分工重构：地缘政治因素将推动半导体产业分工的重构，区域化、本地化趋势加强。
应用驱动创新：AI、汽车电子、物联网等应用将持续推动半导体技术创新。
可持续发展：绿色制造、低功耗设计将成为半导体产业发展的重要方向。
结论
2026年标志着半导体产业进入新的发展阶段。2nm工艺的量产、硅光子技术的突破、第三代半导体的商业化应用，以及AI对半导体产业的深度赋能，共同塑造了半导体产业发展的新格局。
中国作为全球半导体产业的重要参与者和推动者，在存储芯片、CPU架构、AI芯片、射频芯片、汽车半导体、EDA工具、半导体设备等领域取得了重要突破。随着技术的成熟和产业的推进，半导体产业将继续为数字经济的发展提供坚实的技术支撑。
参考文献
- 世界半导体贸易统计组织（WSTS）. 全球半导体市场预测2026. 2025年12月.
- Yole Group. 硅光子集成电路市场报告2026-2029. 2025年12月.
- MIT Technology Review. 2026十大突破技术报告. 2026年1月.
- 《2026半导体手册》. 创新产品分析报告. 2025年第四季度.
- 关于中国半导体产业的突破发展及对全球产业格局影响的分析. 2026年1月.
- 哪个城市将成为中国下一个主要的芯片产业中心. 36Kr英文版, 2026年1月.
- 海关总署. 2025年中国集成电路出口统计. 2025年9月.
- 中国海关总署. 2025年中国集成电路产量统计. 2025年12月.
- 中国信息通信研究院. 电子信息制造业2025-2026年稳增长行动方案解读. 2025年9月.
- 赛迪研究院. 赛迪展望2026系列报告. 2026年1月.
