PlanktoScope 原型机部件清单
对PlanktoScope的BOM表做了一个整理，供后续检查使用
2026-02-14

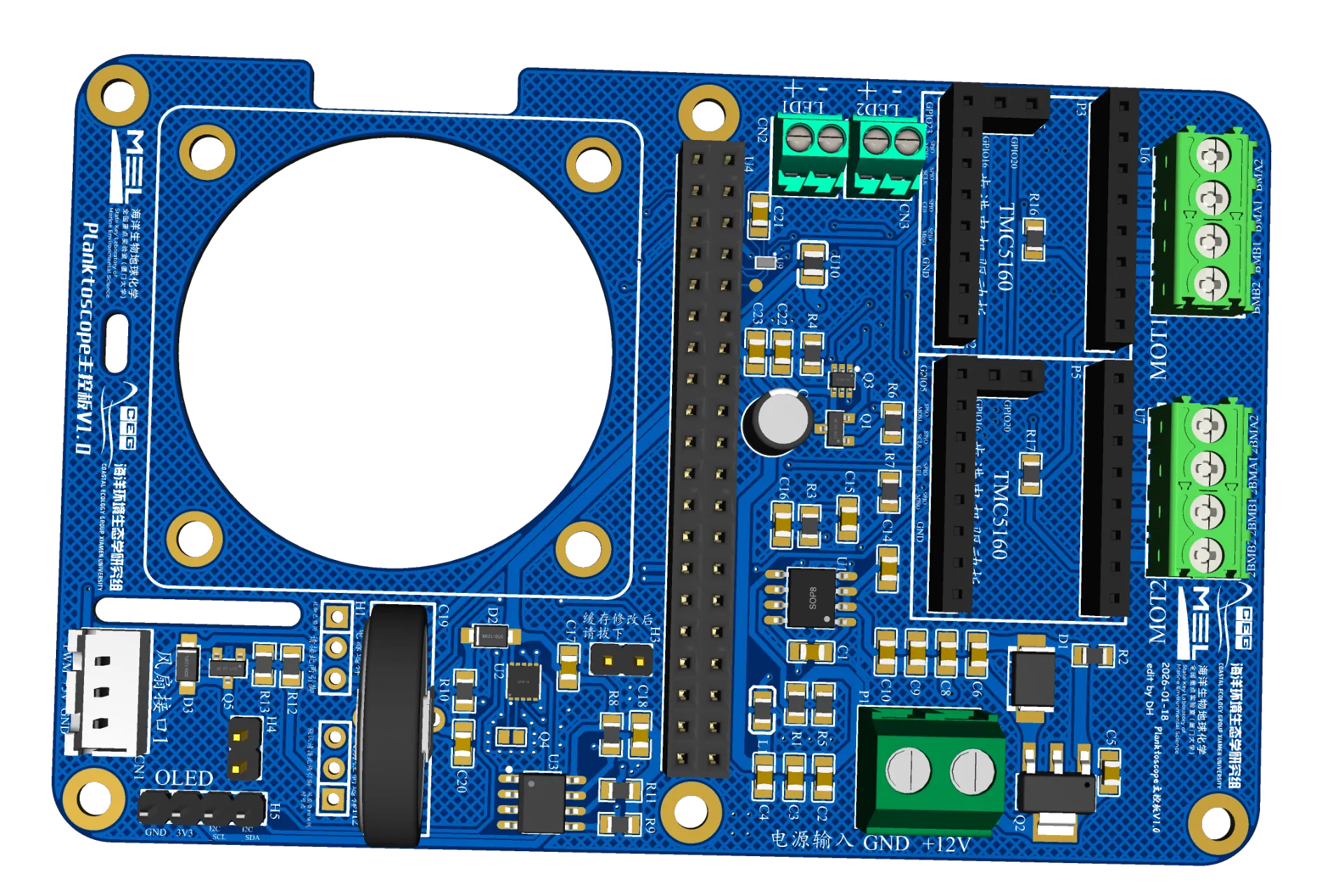

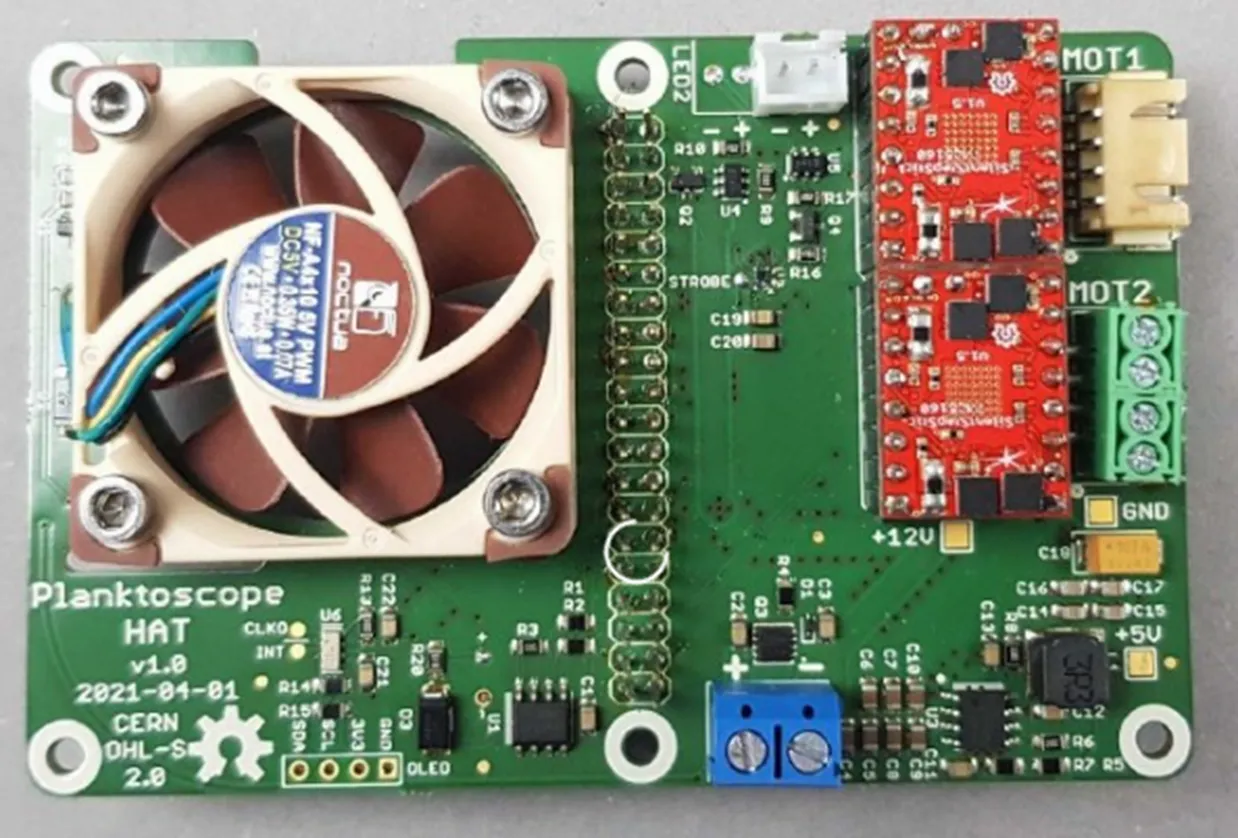

- HAT 1.3 Assy（控制驱动板）
PlanktoScope HAT 1.3 PCB（PCB板）

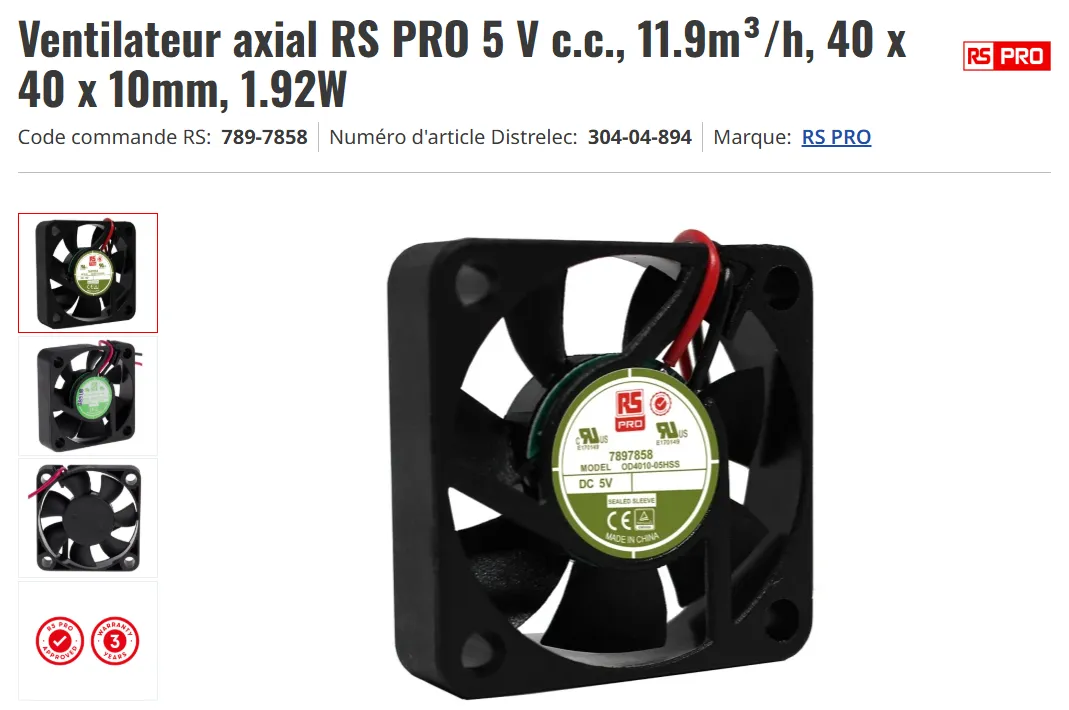

Axial Fan RS PRO 5 V - 40 x 40 x 10mm（散热风扇）

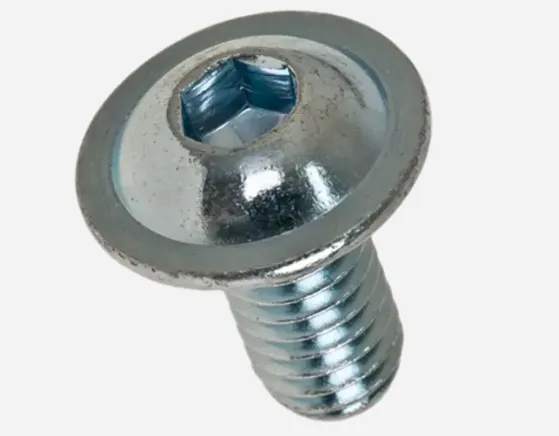

Screw TBHC EMBASE M3X14 INOX A2 (M3*14螺丝)

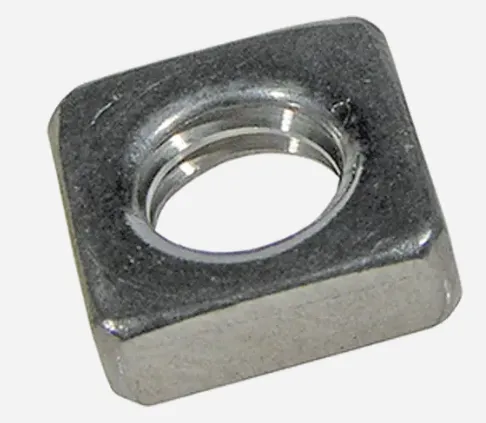

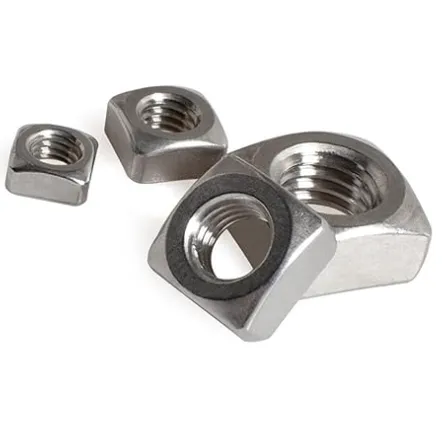

Square nuts M3x5.5x1.8 (M35.51.8方形螺母)

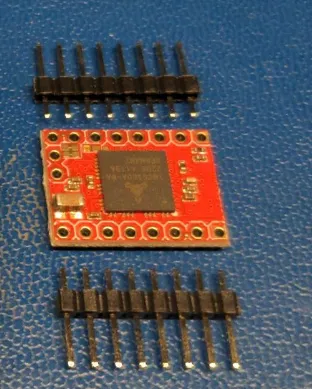

Driver TMC 5160 Assy (步进电机驱动模块)

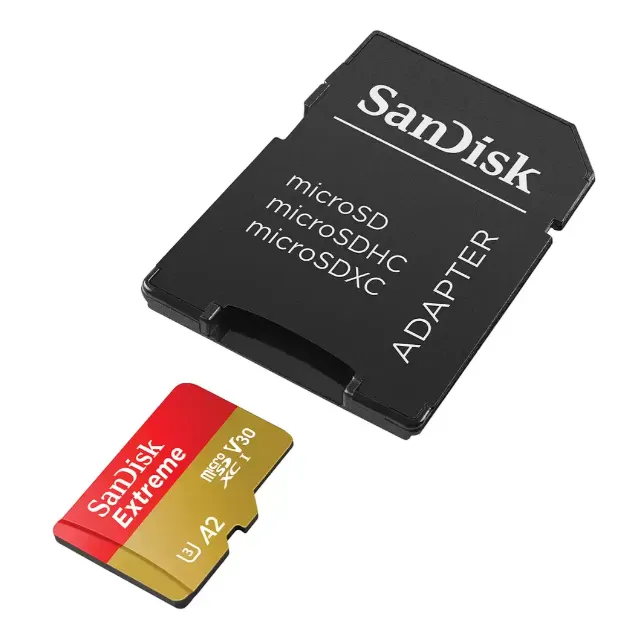

- Micro SD Card 128Go and Sd Card Adapter（128G SD卡及转换器）
- Optic 20-200 Assy (镜头组装模块)

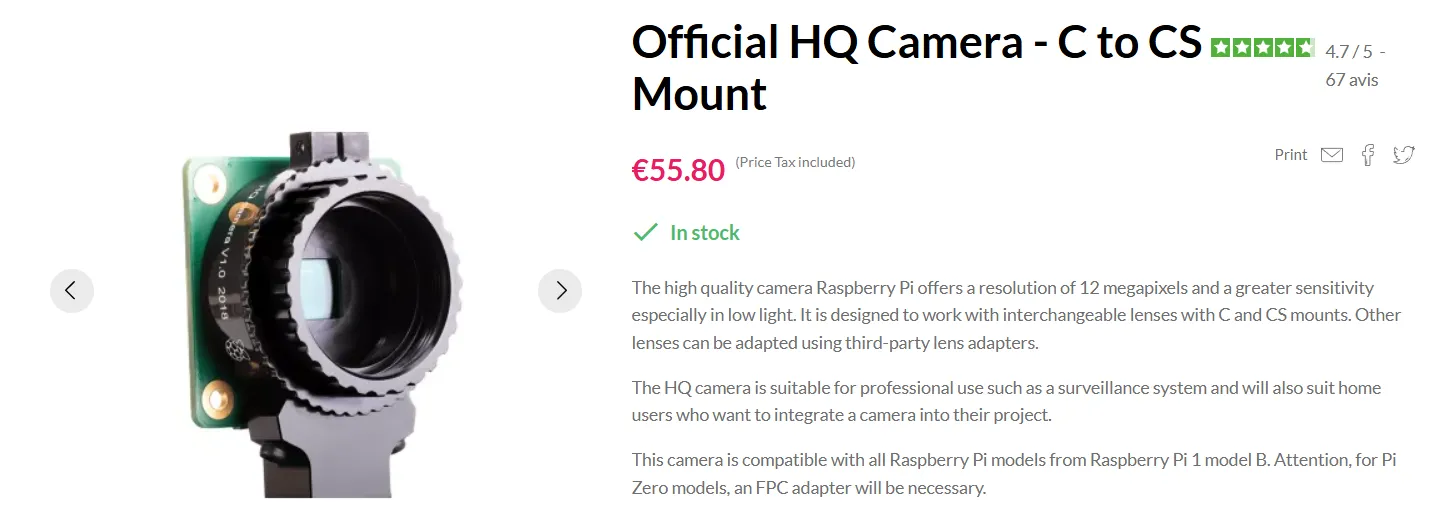

HQ Camera Pi Official - C to CS (可高质量摄像头)(可更换镜头)

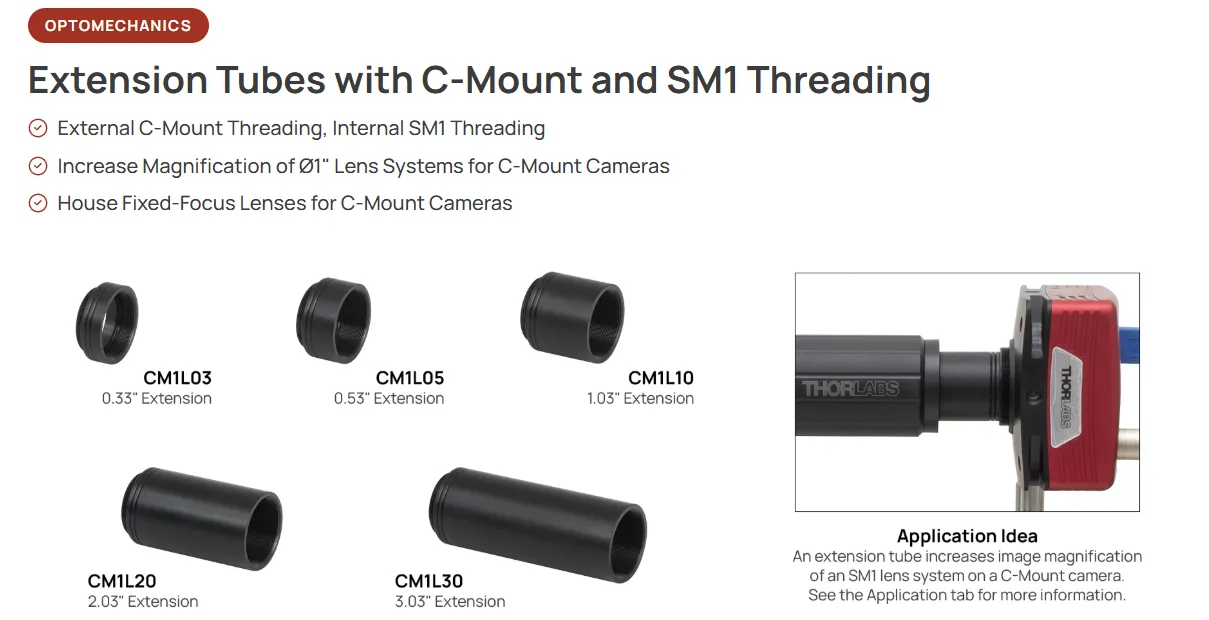

CM1L10 （镜头扩展管）

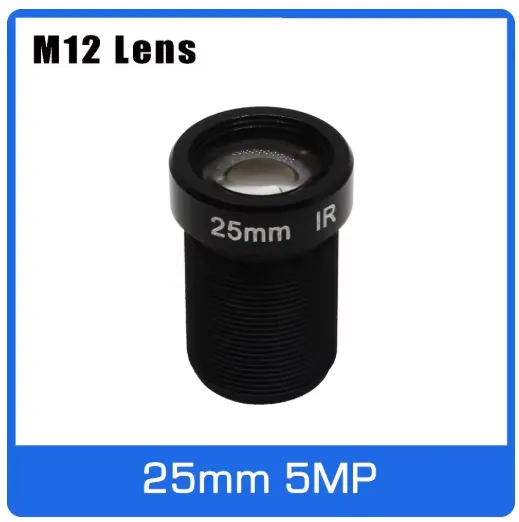

M12 Lens 25MM 5MP 1/2”（M12接口500万像素分辨率25mm定焦镜头）

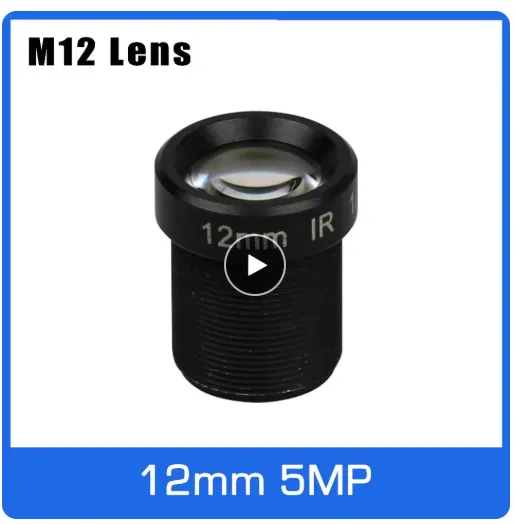

M12 Lens 12MM 5MP 1/2.5”（M12接口500万像素分辨率12mm定焦镜头）

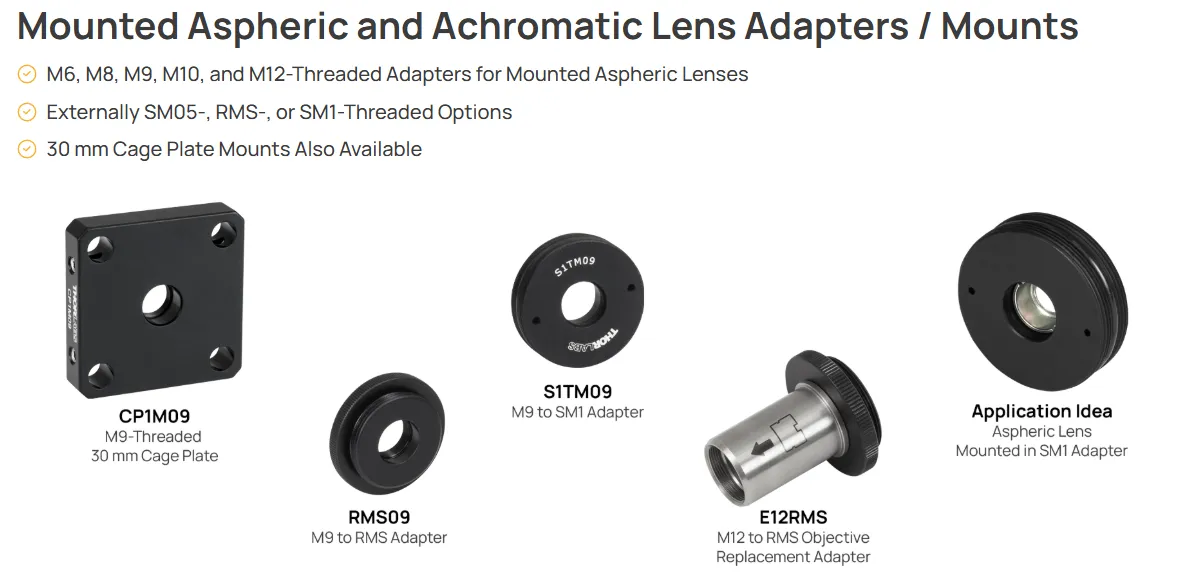

S1TM12 - SM1 to M12 x 0.5 Lens Cell Adapter(相机转换接头和安装底座)
- LED Assy（LED模块）

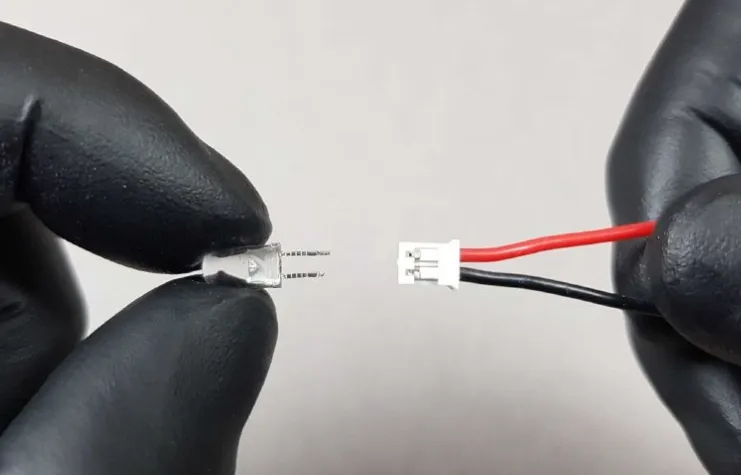

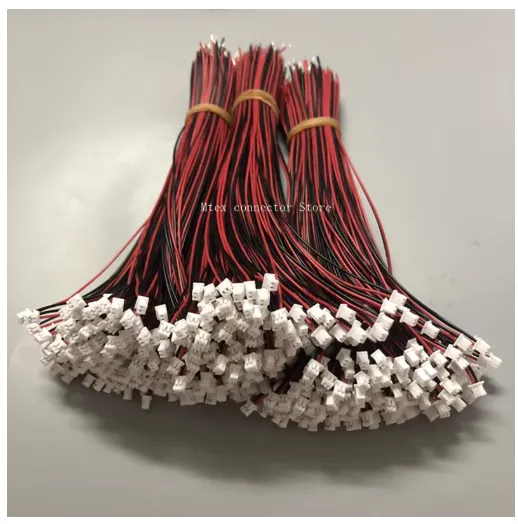

JST 1.25mm Male Connectors 200 mm（1.25mm LED连接线）

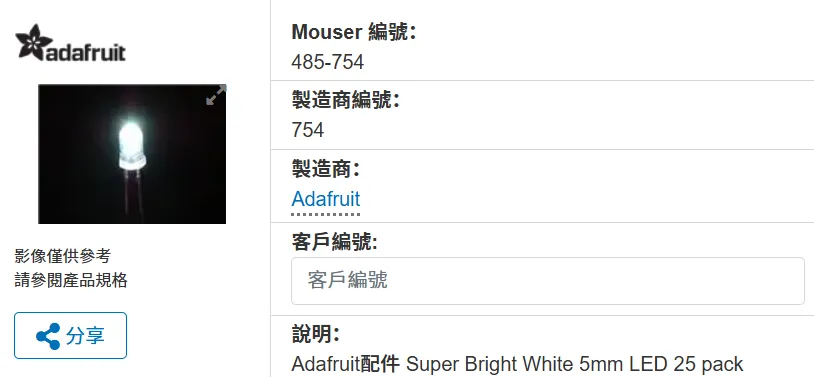

Super Bright White 5mm LED (5mm 白光LED灯)
连接示意图

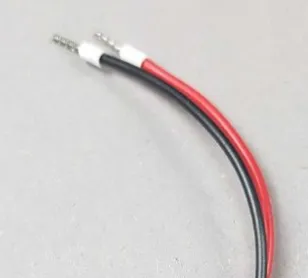

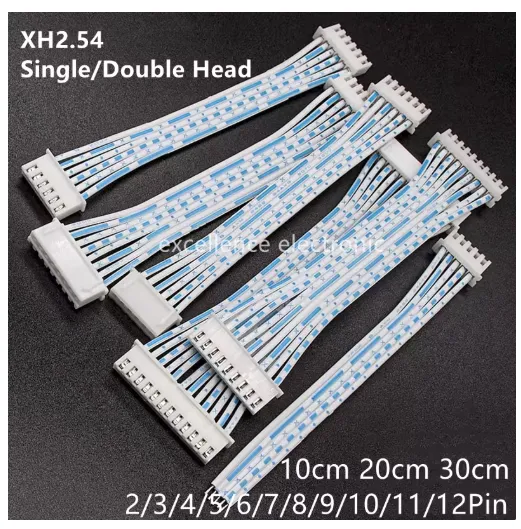

- Connecting ribbon cable 30cm_2P_DoubleHead（2pin 排线）

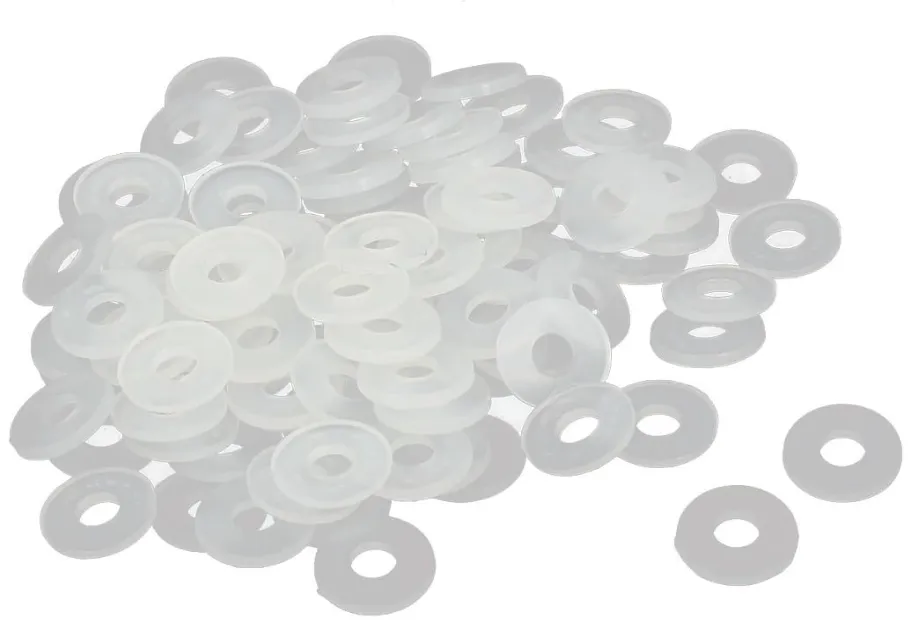

- Nylon Flat Insulating Washers M3 x 8mm x 1mm （尼龙绝缘平垫圈）
- Alim Jack Assy（电源插座组件）
DC Power Jack Shield - 5,5mm 2,1mm（直流电源插座）（带屏蔽罩）

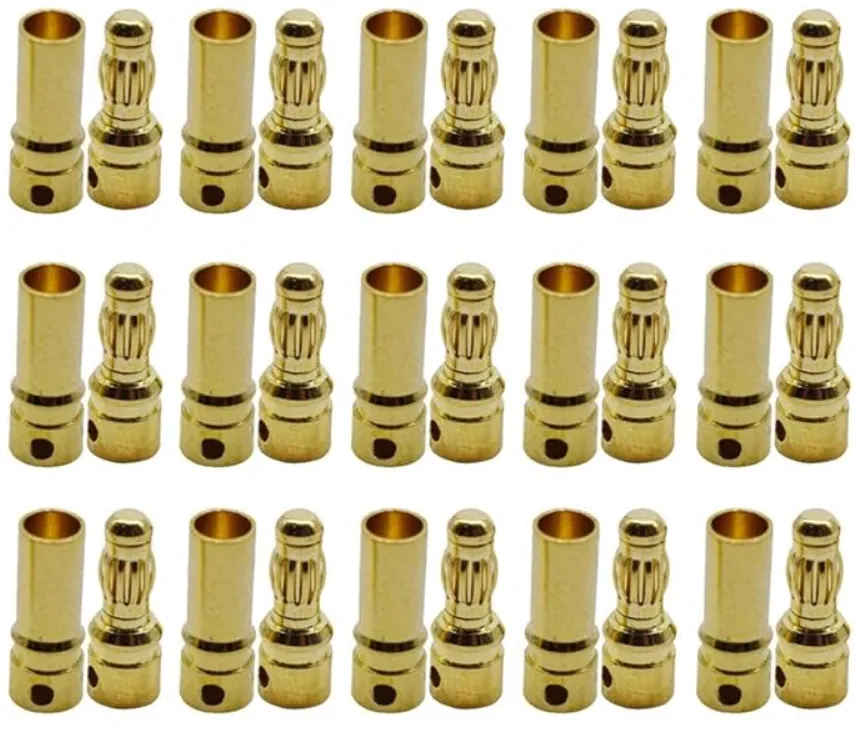

Bullet Connector 3.5mm Male + Female（3.5毫米公母对插子弹头连接器）

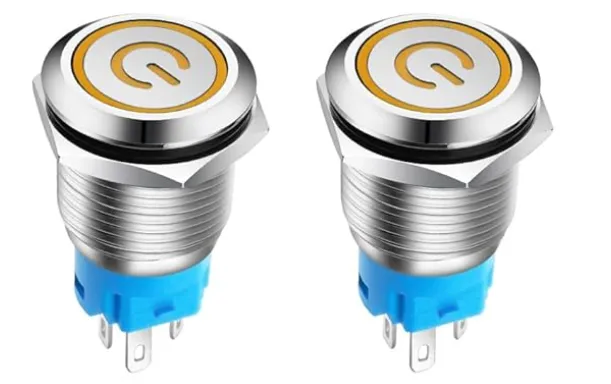

- OnOff Button Assy（开关按键组件）
Electrically locked push buttons Gebildet 16mm
Bullet Connector 3.5mm Male + Female（3.5毫米公母对插子弹头连接器）
- Structure Bamboo Plate Equipped
Structure Bamboo Plate V2.6

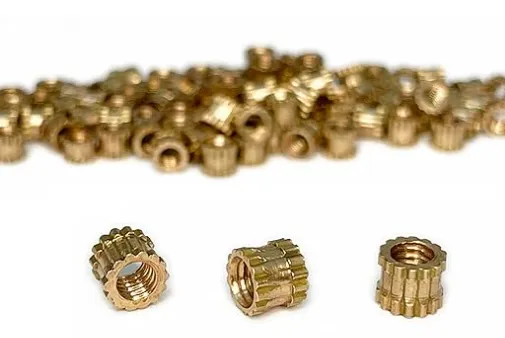

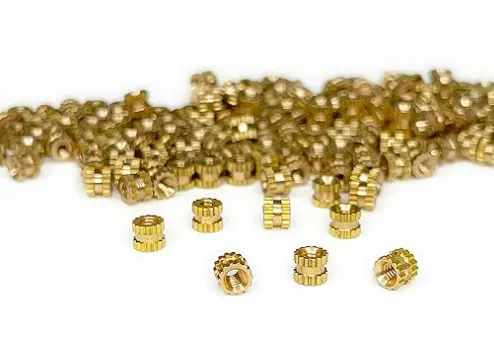

Insert M2.5 3mm x 3.5mm Laiton （M2.5 黄铜螺纹嵌件）
Insert M2 de 3 mm x 3,5 mm（M2 螺纹嵌件）

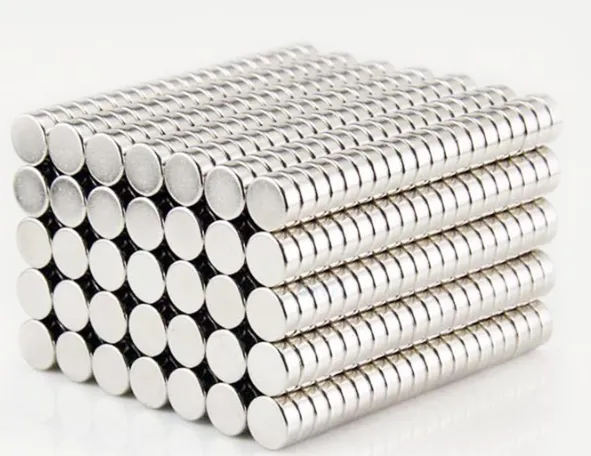

Black Neodyme Magnet - Diam. 5mm - Thickness 3mm （钕磁铁）

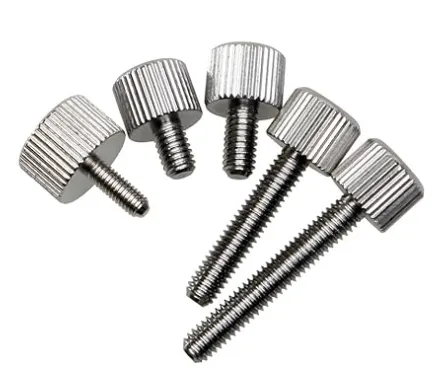

- 304 stainless steel screw, knurled head M2,5 x 12 mm（M2.5*12滚花头螺丝）

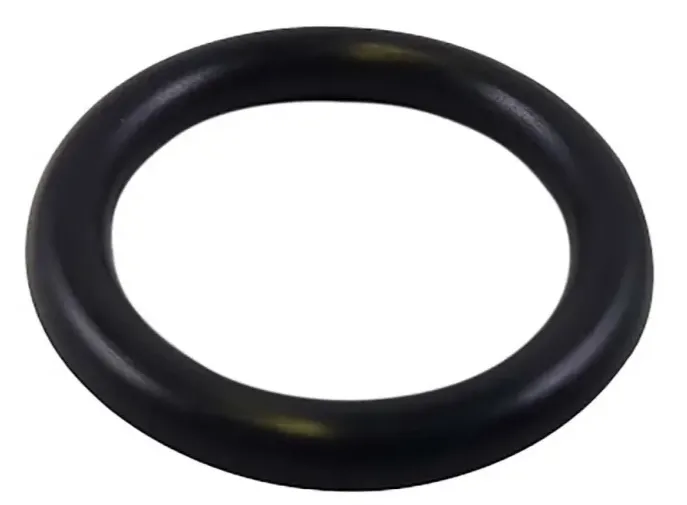

- O-ring RS PRO, int. Ø 18mm, ext. Ø 23mm, thickness 2.5mm(O型圈)

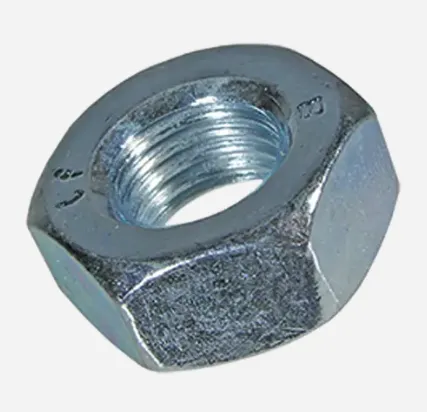

- NUT HU M2.5 INOX A2 DIN 934（M2.5螺母）
- Square nuts M3x5.5x1.8 （M3*5.5方形螺母）

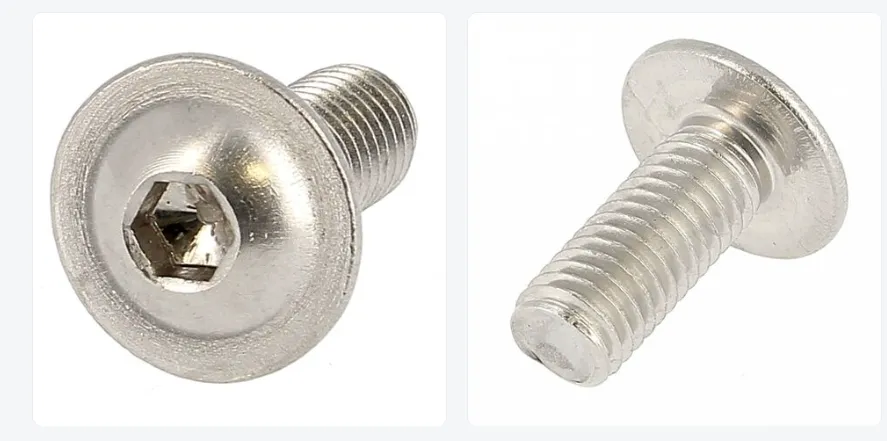

- Screw TBHC EMBASE M3X16 INOX A2 （M3*16螺丝）
- Screw TCHC M2.5X5 INOX A2 EF DIN 912 （M2.5*5螺丝）

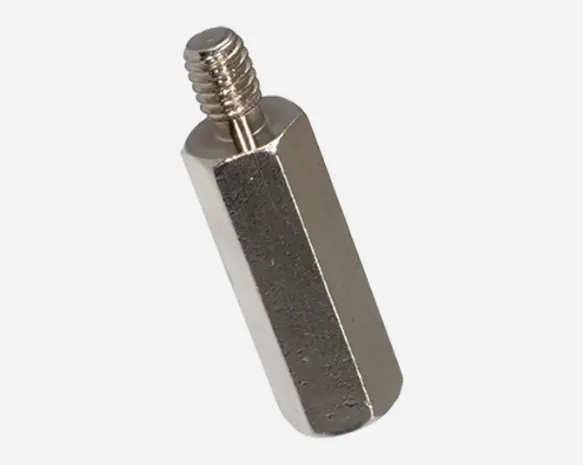

- HEXAGONAL SPACER M2X5 X=4 MALE/FEMALE NICKEL-PLATED BRASS （M2*5铜柱）
- HEXAGONAL SPACER M2X12 MALE/FEMALE NICKEL-PLATED BRASS （M2*12铜柱）

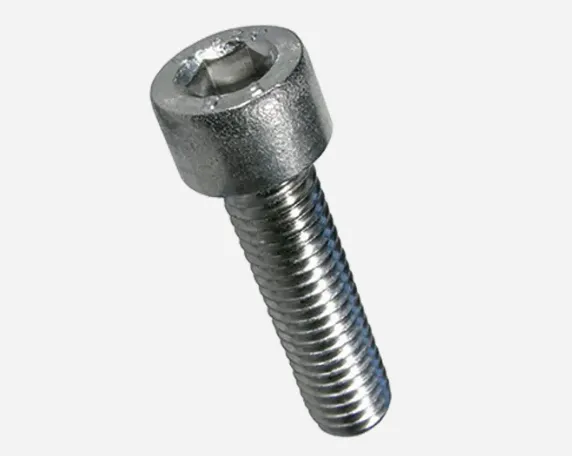

- Screw TCHC M2X4 INOX A2 EF DIN 912（M2*4内六角圆柱头螺丝）
- Screw TCHC M2.5X10 INOX A2 EF DIN 912（M2.5*10内六角圆柱头螺丝）
- Screw TCHC M2.5X16 INOX A2 EF DIN 912（M2.5*16内六角圆柱头螺丝）

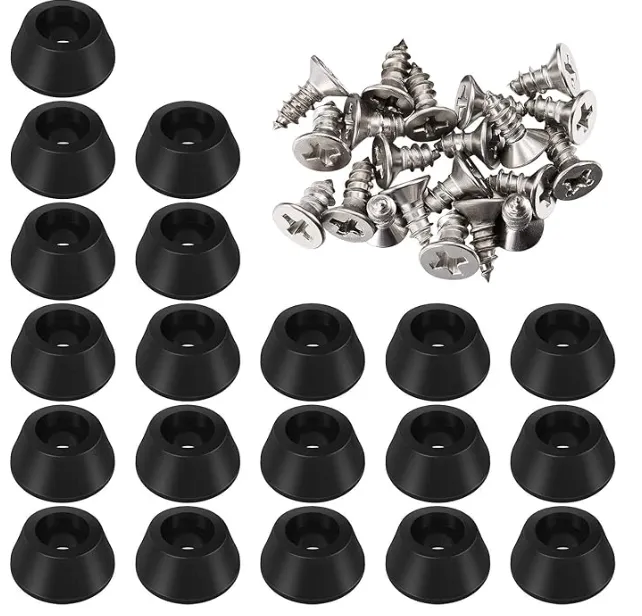

- Rubber feet with holes Diam. 15mm - Thick. 7mm（带中心安装孔的圆形橡胶脚垫）
- Kit Hose Bag （液路工具包）

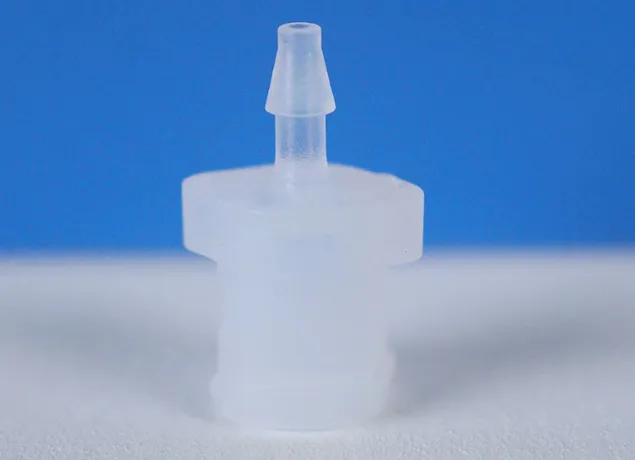

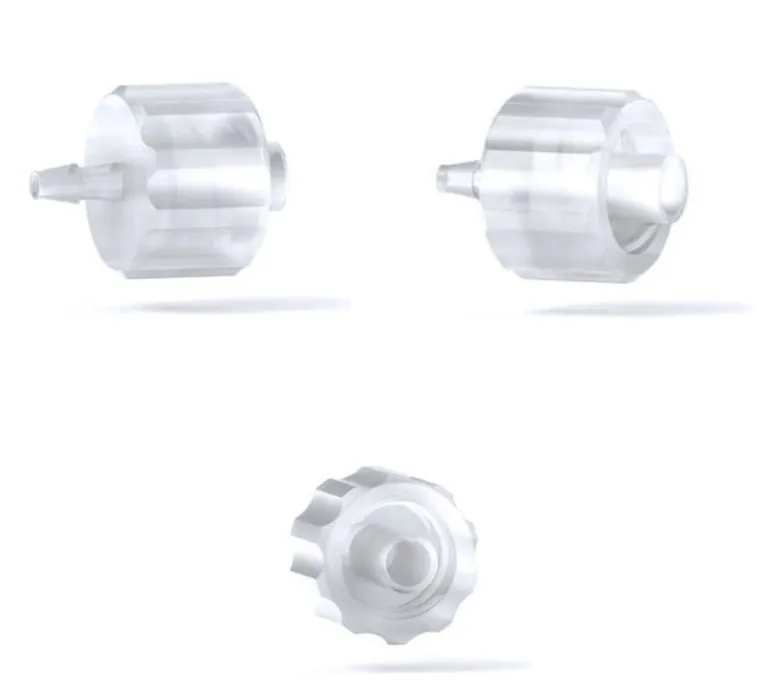

Barbed to Female Luer Adapter for 1/16” ID Soft-Walled Tubing（母Luer接口倒刺式转接头）
Barbed to Male Luer Adapter for 1/16” ID Soft-Walled Tubing （公Luer接口倒刺式转接头）

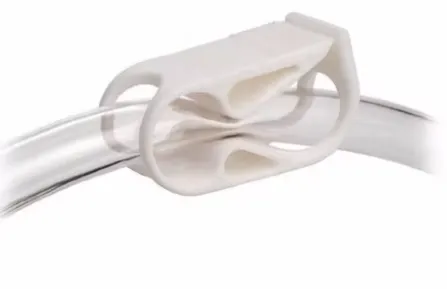

Robert clip for soft tubing 3 to 6 mm（3-6mm罗伯特软管夹）
- Trash Falcon Tube Assy

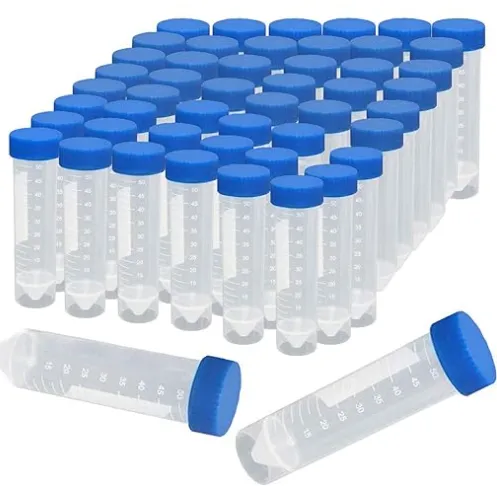

Falcon tube conic 50ml（50ml 锥形离心管）
Barbed to Female Luer Adapter for 1/16” ID Soft-Walled Tubing（母Luer接口倒刺式转接头）

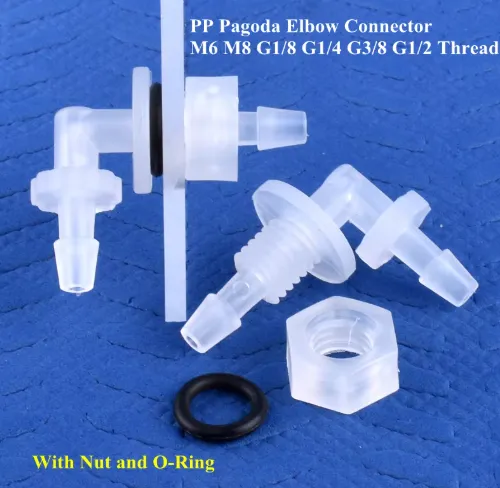

2.4mm elbow connector（2.4mm弯管接头）

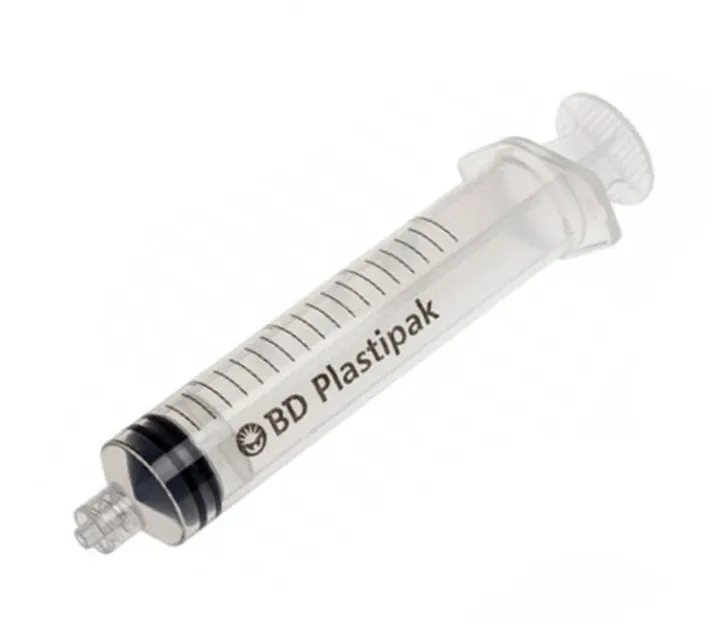

- Plastipak Luer Syringes, 20ml（20ml注射器）
- Kit Bubbler

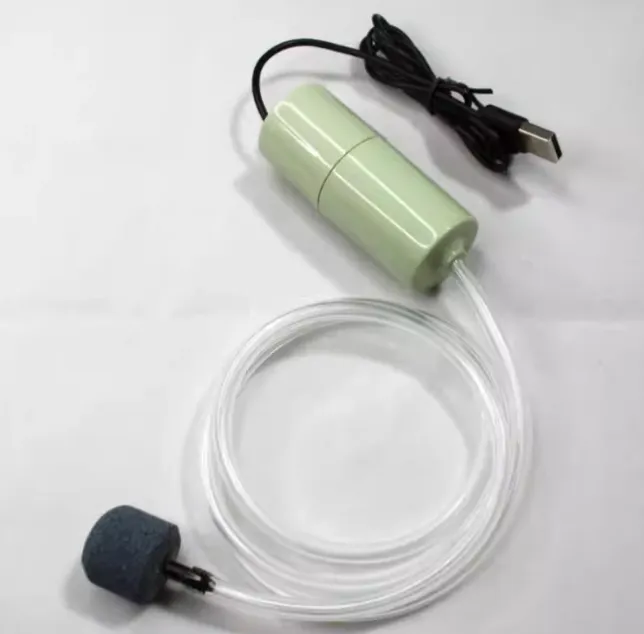

Bubbler mini pump oxygene USB + regulation valve（USB 供氧气泵+调节阀）
Barbed to Female Luer Adapter for 1/16” ID Soft-Walled Tubing （母Luer接口倒刺式转接头）

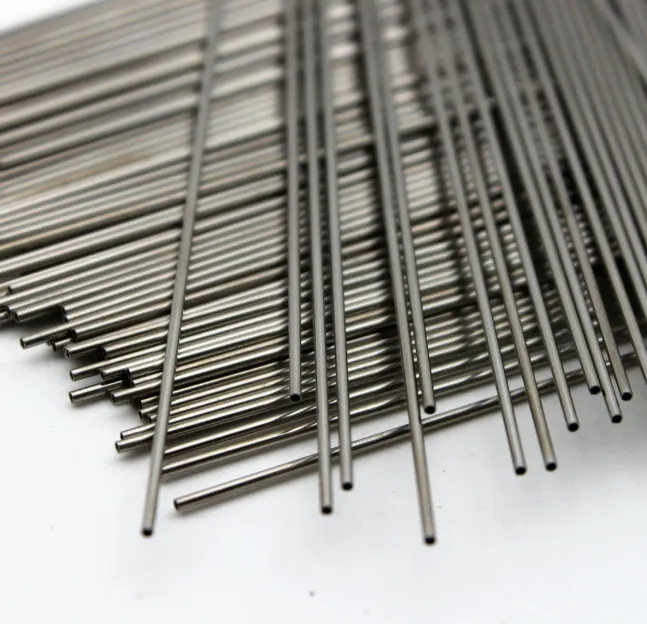

Bubbler Needle Assy 1 Round capillary in 304 stainless steel 1.5x1.1x500mm（不锈钢毛细管针）
2 Barbed to Male Luer Adapter for 1/16” ID Soft-Walled Tubing（公Luer接口倒刺式转接头）
- Flowcell 300 V2.6 Pack of 6（流通池）

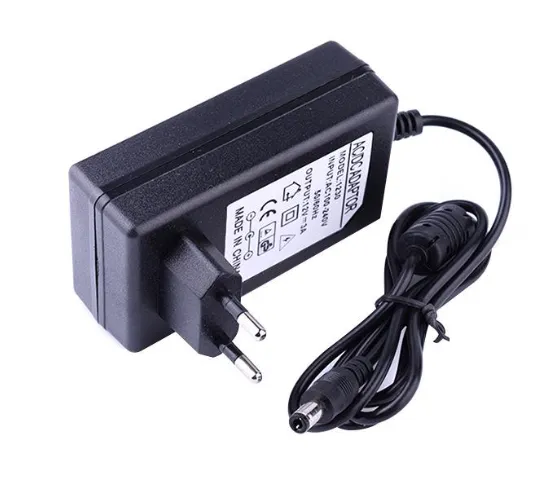

- AC Adaptor 12V 4A 2.1MM（12V电源适配器）

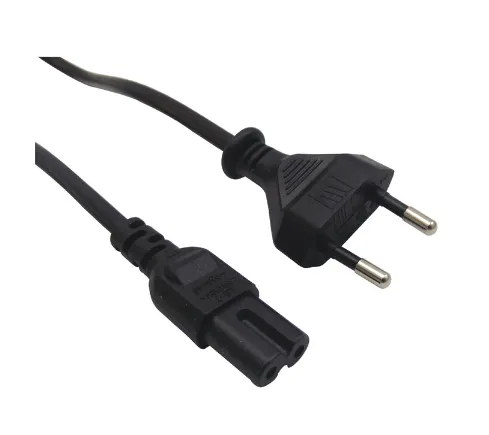

- AC Power cord AC-C7 - EU

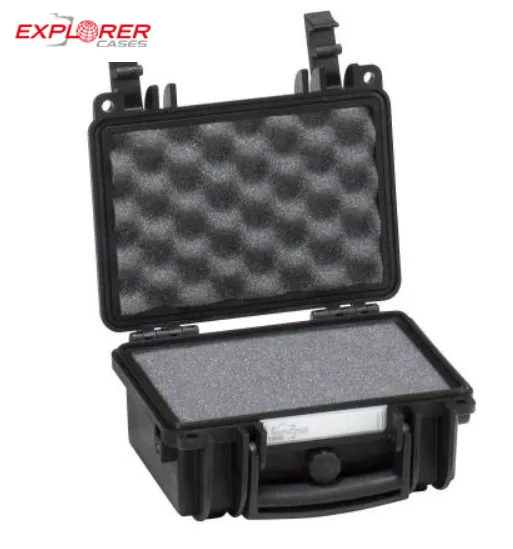

- Waterproof Protective Suitcase Black（防水箱）
